CSF10 Clamshell-Rohrschneider und Anfasgeräte
Die Rohrschneid- und Anfasmaschinen der CSF-Serie von EZLINK PORTABLE MACHINE TOOLS ermöglichen stabile und präzise Schnitte und Anfasungen von Rohren und Schläuchen. Durch die Möglichkeit zum gleichzeitigen Schneiden und Anfasen steigern diese Maschinen Produktivität und Effizienz.
Unser Standardsortiment umfasst zehn Modelle für ein breites Spektrum an Rohrgrößen von 50 mm bis 1230 mm (2 Zoll bis 48 Zoll). Die leichte und kompakte Bauweise der Aluminium-/Stahlgehäuse macht sie ideal für Anwendungen mit begrenztem Freiraum. Unsere geteilte Rahmentechnologie erleichtert zudem die Montage und Demontage der Maschine am Rohr.
Die Rohrschneider und Anfasgeräte der CSF-Serie sind mit pneumatischem, elektrischem und hydraulischem Antrieb von Metabo erhältlich. Die hydraulische Version schneidet Rohre mit einer maximalen Wandstärke von 40 mm. Das Modell CSF10 schneidet und anfasen Rohre mit einem Durchmesser von 114–275 mm.
Spezifikation
Produktvorteile
Datenblatt herunterladen
Videos
Spezifikation
CSF10 Clamshell-Rohrschneider und Anfasgeräte
| SPEZIFIKATIONEN | ZOLL | METRISCH | |
| Arbeitsbereich | 4 – 10 Zoll. | 114 – 275 mm | |
| Max. Wandstärke | Pneumatischer und elektrischer Motor: | 1,18 Zoll. | 30 mm |
| Hydraulische Leistung: | 1,57 Zoll. | 40 mm | |
| Leistung | Pneumatisch: | 3,77 PS | 1500–3000 l/min bei 0,6/0,7 MPa |
| Optionaler Motor: | Metabo Elektromotor | Hydraulisch | |
| Maschinenkörpermaterial | Stahlgehäuse | Aluminiumgehäuse | |
| D | 11,1 Zoll. | 283 mm | |
| D | 24,1 Zoll. | 612 mm | |
| L | Stahlgehäuse: | 7″ (178 mm) | |
| Aluminiumgehäuse: | 7,6″ (192 mm) | ||
| Arbeitsgewicht | Stahlgehäuse: | 53,5 kg | |
| Aluminiumgehäuse: | 44,5 kg | ||
| Versandgewicht | Stahlgehäuse: | 88,5 kg | |
| Aluminiumgehäuse: | 79,5 kg | ||
| Verpackung: | 28,3 x 27 x 12 Zoll. | 710x690x290 mm | |
- Standardbox: Sperrholzkiste.
- Wenn Sie bei der Konfiguration der Maschine auf ein Problem stoßen, können Sie sich jederzeit an uns wenden.
Produktvorteile
- GETEILTER RAHMEN
- Ermöglicht eine schnelle Montage und Demontage an Inline-Rohren. KALTSCHNEIDEN & ANFASEN
- Das Schneiden und Abschrägen mit einem Brenner erfordert nicht nur zusätzliches Schleifen, sondern kann auch eine unerwünschte Wärmeeinflusszone verursachen
- Reduziert Sicherheitsprobleme im Zusammenhang mit herkömmlichen Trenn-/Anfasmethoden
- GERINGES AXIAL-/RADIALSPIEL
- Bietet einfacheren Zugang zwischen Rohren
- Ermöglicht das Trennen und Anfasen kurzer Rohrabschnitte
- pneumatischer und elektrischer Motor optional, um unterschiedliche
- AUTOMATISCHE WERKZEUGZUFÜHRUNG
- Vereinfacht die Bedienung und sorgt gleichzeitig für präzise Fasen
- Kein Bedarf an qualifiziertem Bediener erforderlich
Datenblatt herunterladen
Videos
Mehr lesen "

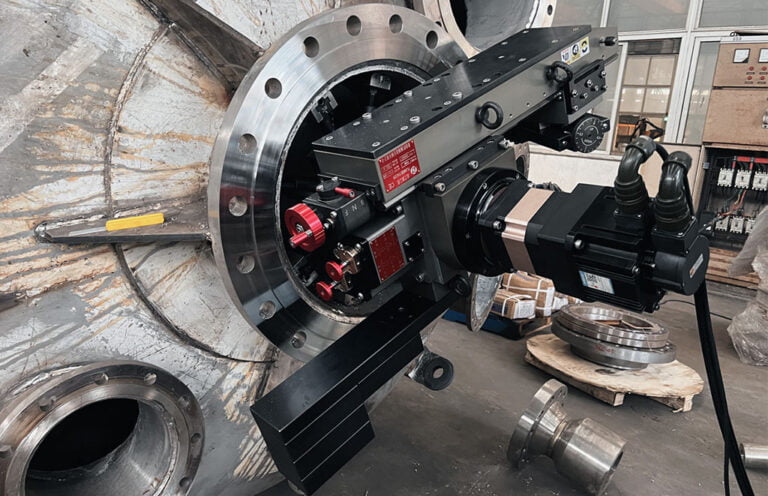

Den Flanschflächenprozess verstehen: Ein Leitfaden
